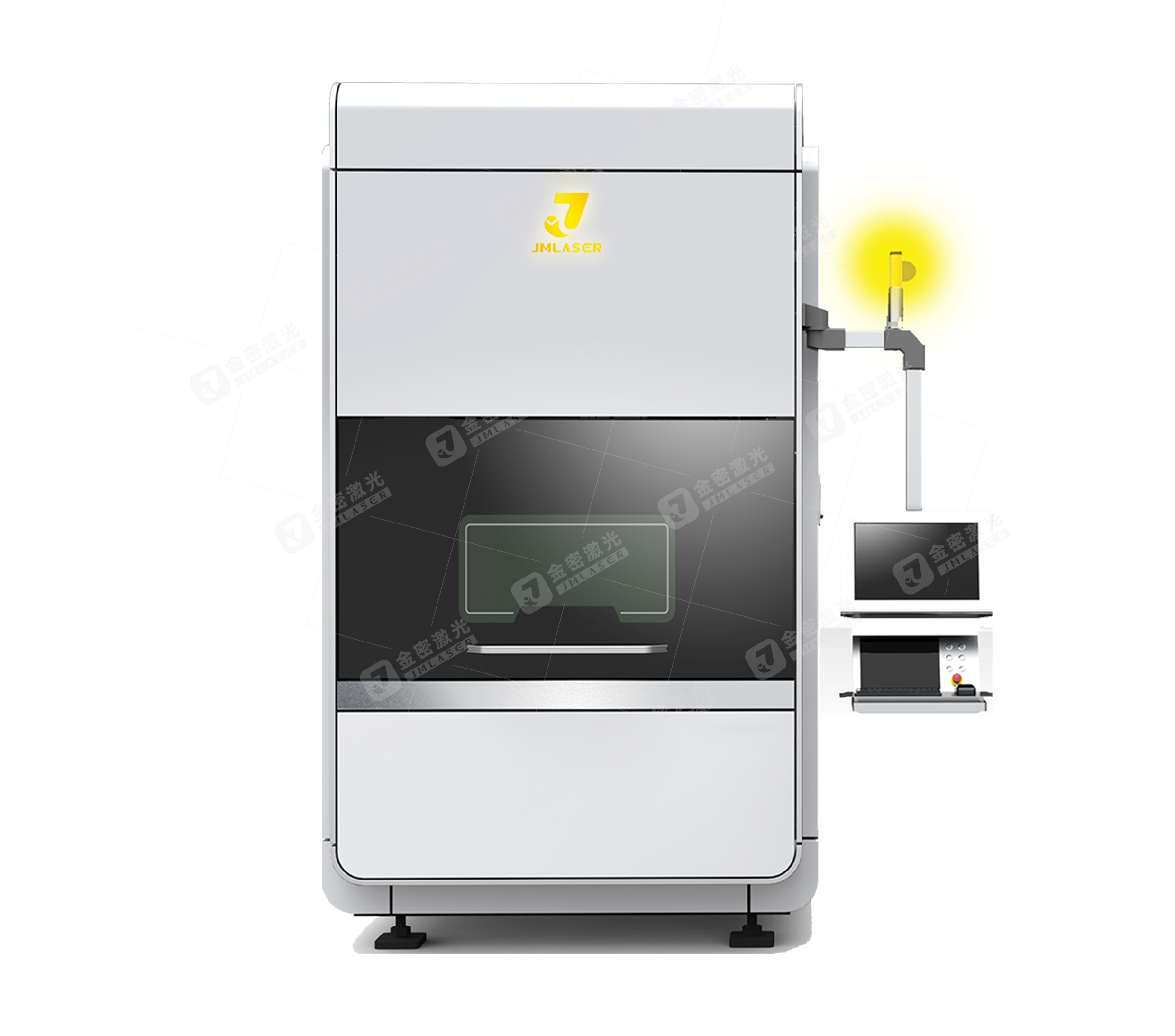

多功能激光加工机
高等院校、科研院所首选
中小功率加工精度高,模块化设计结构紧凑,加工头可快速更换
  • 1
  • 2
  • 3
多功能激光加工机一体化结构,具备焊接、切割、打孔、表面处理等功能,采用工业控制系统,实现二维水平工作台、升降机构、旋转夹具的运动,具备五轴数控功能,能满足各种复杂工件的加工需求。其特别适合以最佳质量对中小型部件进行激光加工



→ 可配备不同功率、不同类型激光器

→ 多轴联动

→ 模块化结构

→ 加工头可互换,工艺灵活

→ 简便自动化



多功能激光加工机 ·机器参数
轴移动范围
X 轴移动范围 800 mm Y 轴移动范围 600 mm
Z 轴移动范围 400 mm B 轴移动范围 ± 90 °
最大轴速度
沿 X 轴平行的最大轴速 50 m/min 沿 Y 轴平行的最大轴速 50 m/min
沿 Z 轴平行的最大轴速 50 m/min 最大同步轴速 85 m/min
B 轴的最大轴速 120 °/分钟
最大轴加速度
沿 X 轴平行的最大轴加速度 10 m/s² 沿 Y 轴平行的最大轴加速度 10 m/s²
沿 Z 轴平行的最大轴加速度 10 m/s² 最大同步轴加速度 17 m/s²
B 轴的最大轴加速度 130 rad/s²
定位精度
线性轴的定位精度 (X、Y、Z) 0.05 mm 旋转轴的定位精度 (B) 0.1 °
激光器
最大激光功率 6000 W
多功能激光加工机
一站式解决方案、互换性强、多轴联动、模块化结构、便于自动化

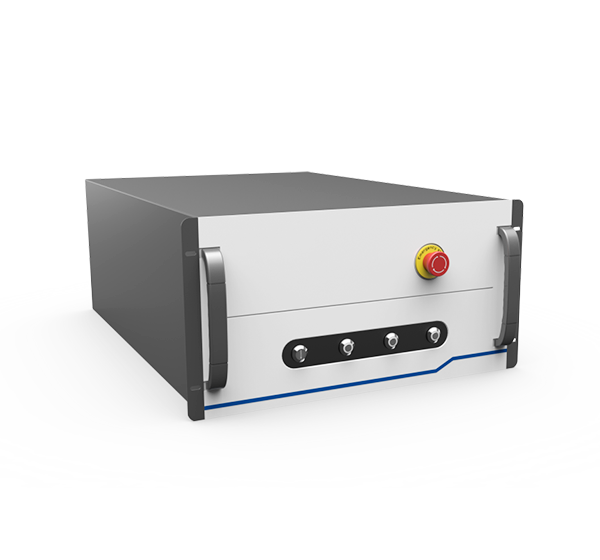

光纤激光器
自由选配——不同应用选用最为合适的激光器
可配备和集成不同功率、不同类型激光器(锐科、IPG),电光转换效率高、光束质量好、输出光纤长度可定制、性能稳定可靠、控制精度高、风冷或水冷可选、 免维护运行
  • 风冷或水冷可选
  • 免维护运行

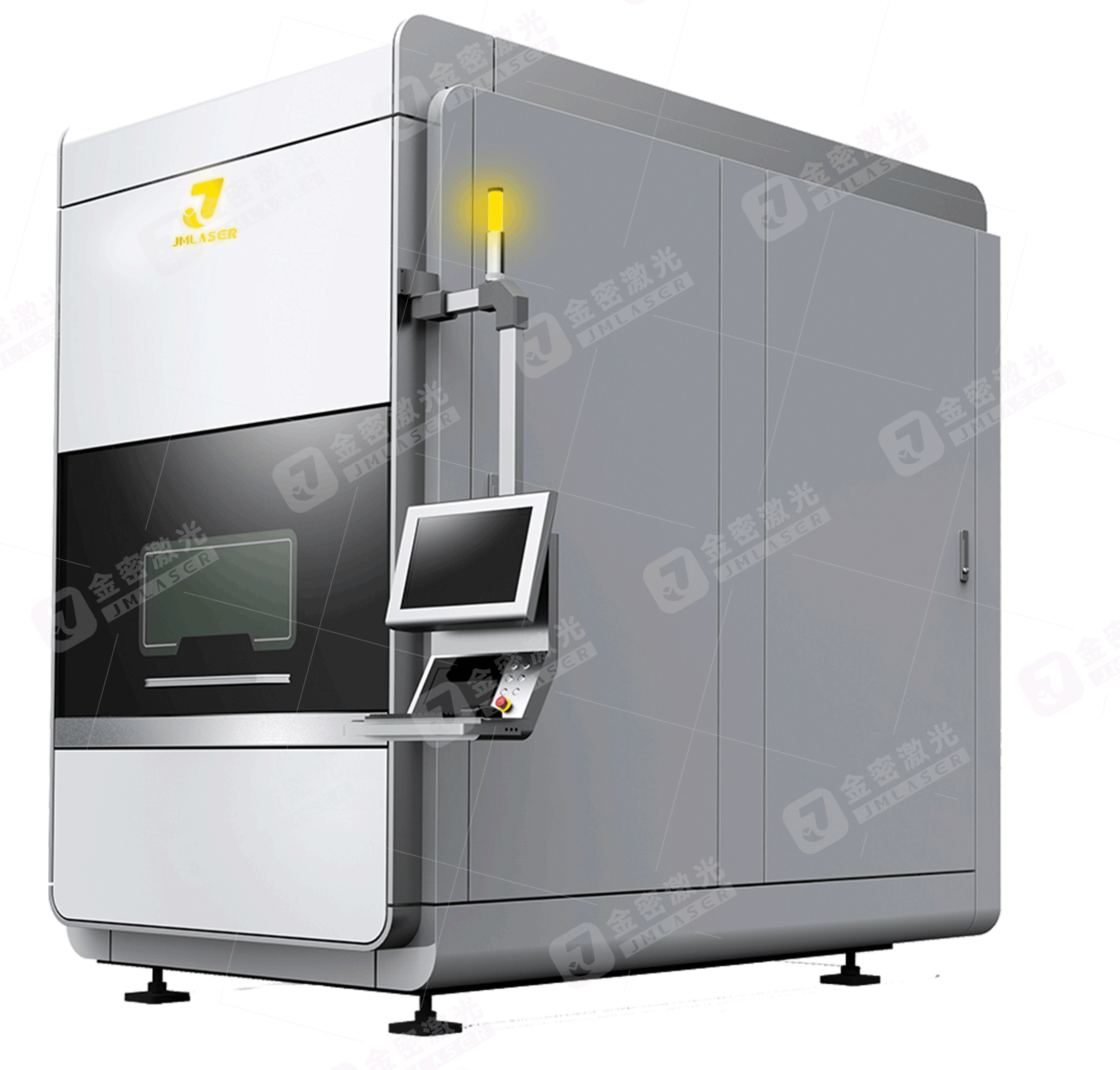

便于自动化——各个方向均可进入
如需要大批量生产,可按照客户要求简便的实现机床自动化
优势:1、前方和侧方可选择开发式
          2、可采用多种上下料方式
          3、易于集成到产线上
功能:1、柔性、便捷配置
          2、柔性门能方便其他自动化组件的安装
          3、工作台高度可调,还可以移除
          4、选项升级安装简单

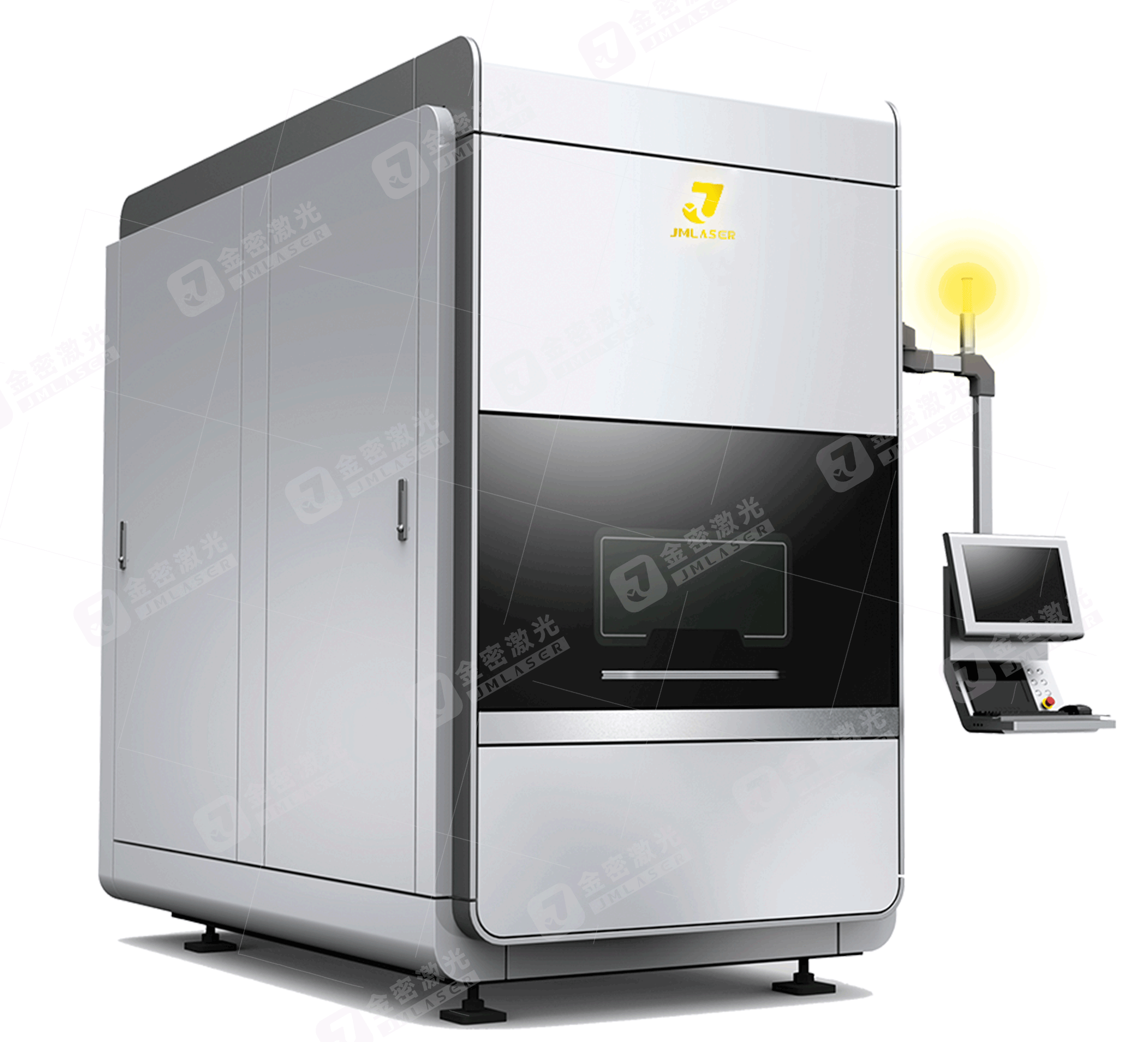

模块化结构
机构紧凑,占地面积小,模块化结构,简便加装或装备多种配件和激光加工头
厚钢铸造机床
大型退火炉退火、消除应力。采用传统工艺锤炼激光机床主体,板焊拼接、热处理、表面处理。
采用加厚钢板铸造,结构坚固,抗变形能力强,稳定耐用。
电机
驱动
高精度导轨
面加工
加工头的快速切换——互换性强
加工头可互换,工艺灵活:通过简便快捷地切换激光加工头来实现激光焊接、切割和熔覆
优势:1、缩短安装时间
          2、可靠性高
          3、集成温度监控,保护镜片

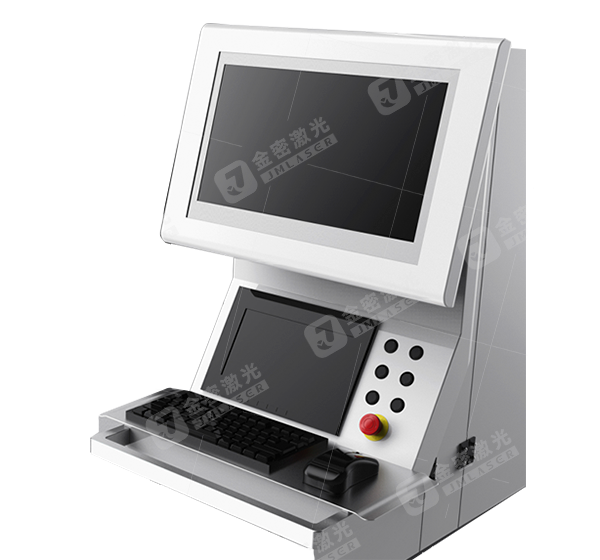

大屏触摸屏——人机工程,直观控制


优势:1、简单的触屏操作,在教学及试验研究时更直观。

功能:1、控制菜单与服务菜单分辨清晰

          2、操作板可调节

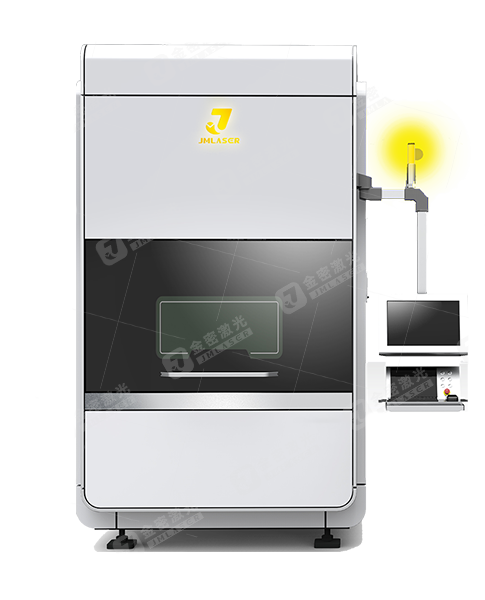

全防护——安全无污染


全封闭式设计:防止激光对人的伤害;

观察窗口采用欧洲CE标准防护玻璃;

烟尘自动收集系统:产生烟尘内部过滤处理,达标排放,无污染,体现绿色科技理念,降低事故发生率;

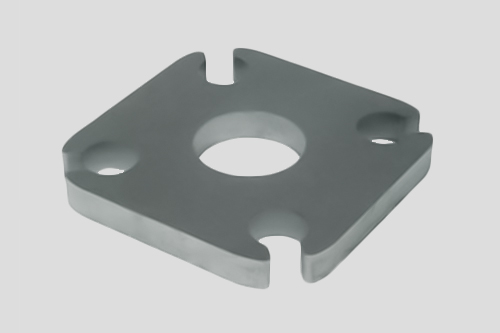

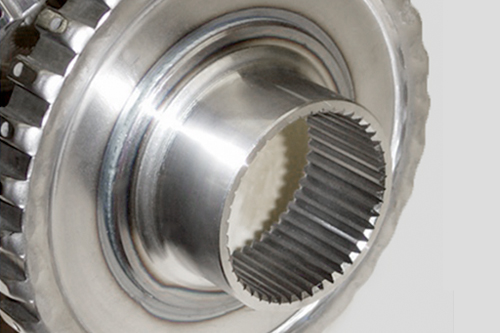

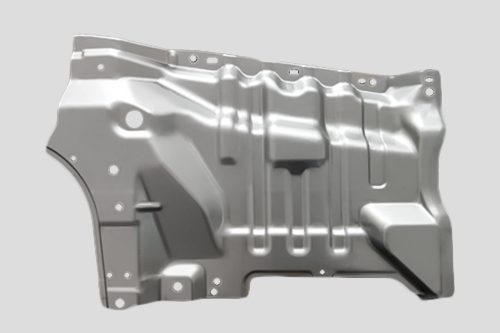

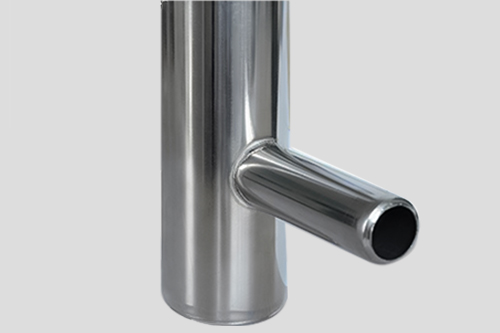

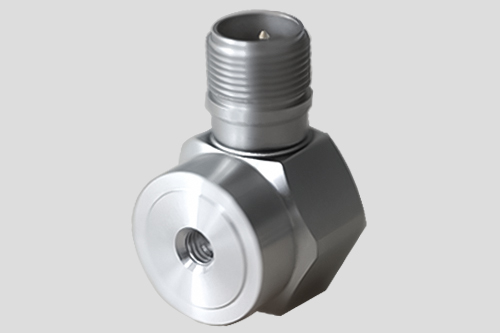

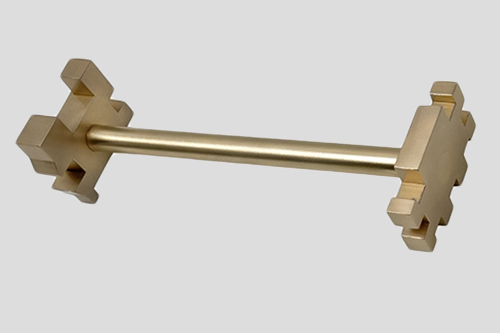

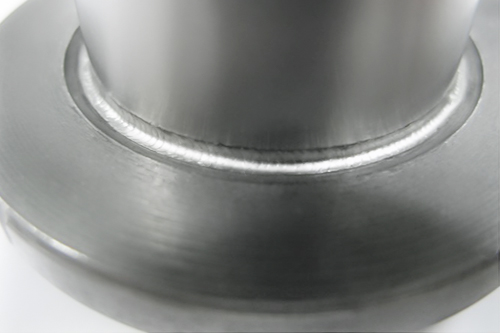

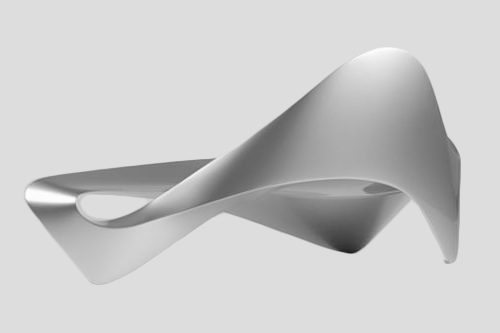

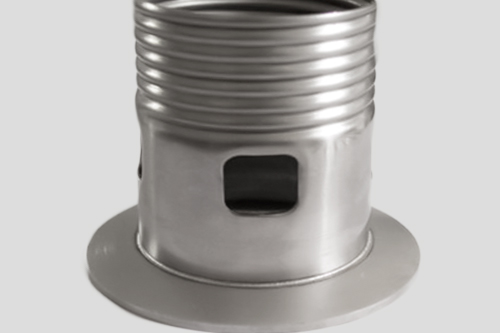

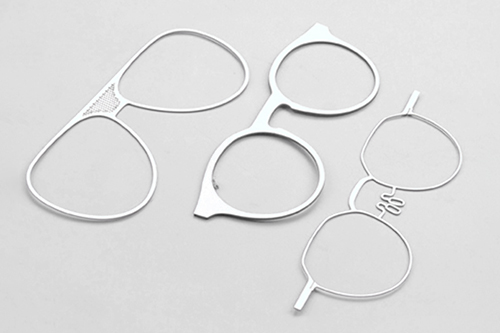

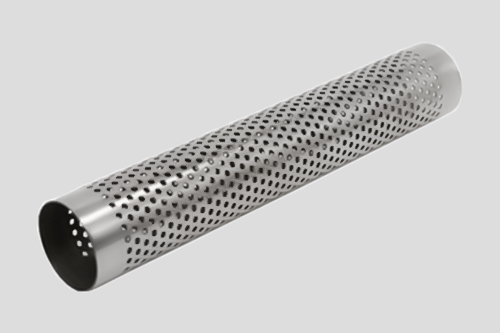

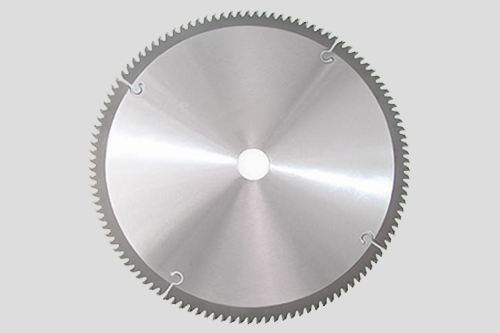

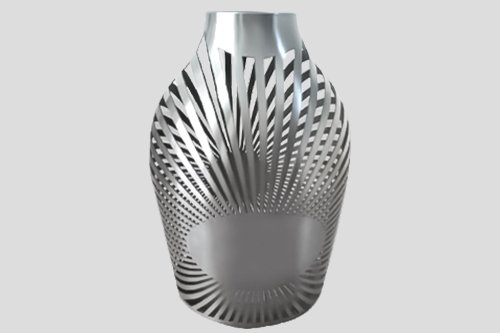

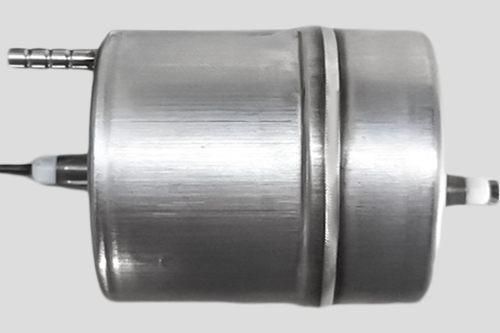

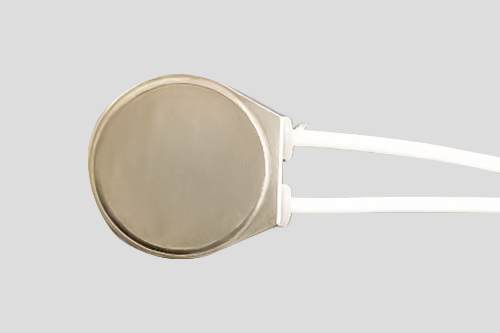

样片展示
